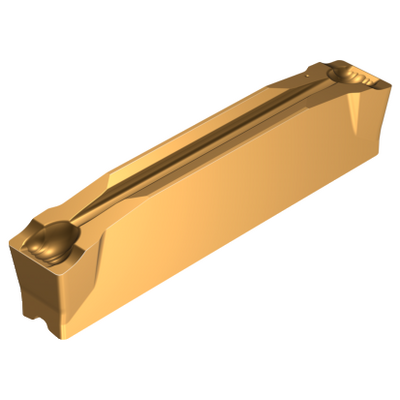

C2I-J2N-0500-004-GM1135 Plaquita CoroCut® de 2 filos para ranurado SANDVIK

Clasificación de material, nivel 1(TMC1ISO) P-M-K-S
Denominación de rompevirutas (CBMD) GM
Tipo de operación (CTPT) pre-machining with demand on surface
Código de modelo de montaje de plaquita(IFS) Concave prismatic section with rail
Tamaño y forma de plaquita(CUTINT_SIZESHAPE) CoroCut 1-2 -size J2
Número de filos(CEDC) 2
Alojamiento de plaquita(SSC_M) J
Anchura de corte (CW) 5 mm
Tolerancia inferior de anchura de corte(CWTOLL) -0,045 mm
Tolerancia superior de anchura de corte(CWTOLU) 0,045 mm
Radio de punta izquierda(REL) 0,4 mm
Radio de punta derecha(RER) 0,4 mm
Tolerancia inferior del radio de punta(RETOLL) -0,05 mm
Tolerancia superior del radio de punta(RETOLU) 0,05 mm
Profundidad máxima de corte (CDX) 22,65 mm
Ángulo cuerpo del lado de la máquina(BAMS) 0 °
Mano (HAND) Neutral
Calidad (GRADE) 1135
Recubrimiento(COATING) CVD TiCrN+Al2O3+TiN
Grosor de plaquita(S) 4,35 mm
Ángulo de incidencia principal(AN) 7 °
Filo de longitud de interferencia(LIG) 24,64 mm
Peso del elemento(WT) 0,0079 kg
Vista en sist. imperial de código de tamaño del alojamiento de la plaquita(SSC_N) J
Release date(ValFrom20) 24/9/24
ID de paquete de emisión(RELEASEPACK) 24.2

Internal Reference: 8290269
