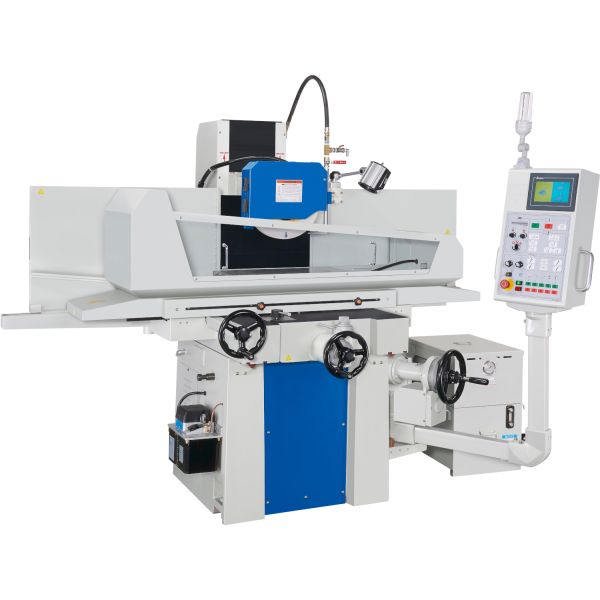

PFG-CL3060AH

Rectificadora Plana fabricada en Taiwán

CARACTERÍSTICAS
• Husillo de rectificar de precisión: Husillo con cojinete angular de alta precisión P4, con una
precisión de desfase de 2 µm.
• Avance fluido: Avance longitudinal hidráulico y transversal automático que facilitan su operación y
añaden mayor productividad.
• Husillo de bolas y avance micro-métrico para el avance transversal

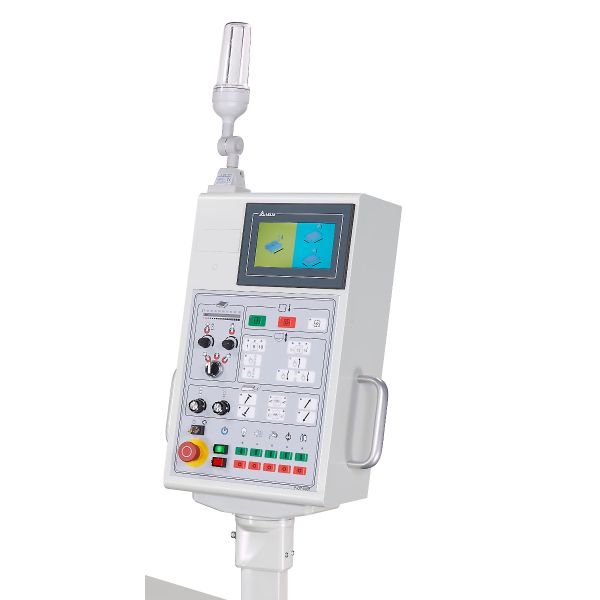

• Pantalla táctil LCD (HMI Interface) y control DT
• Guías con Turcite B: Sobre los ejes X y Z que generan un movimiento estable y preciso.
• Alimentación de precisión en el eje vertical: Equipadas con guías de alta precisión aseguran
eficiencia y estabilidad en la alimentación.

Dimensión de la mesa: 600 x 300 mm
Avance longitudinal hidráulico
Avance transversal y vertical automático
Pantalla táctil LCD y control DT

ACCESORIOS ESTÁNDAR
* Piedra
* Brida de sujeción de la piedra
* Diamantador de la piedra con diamante
* Mandril de balanceado de la piedra
* Equilibrador estático
*Extractor de la brida de sujeción
*Lampara de trabajo

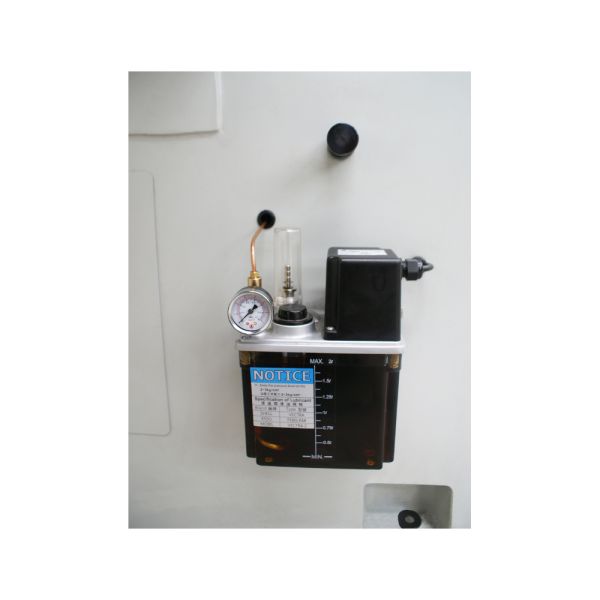

*Lubricación automática
*Sistema de refrigeración

ACCESORIOS OPCIONALES

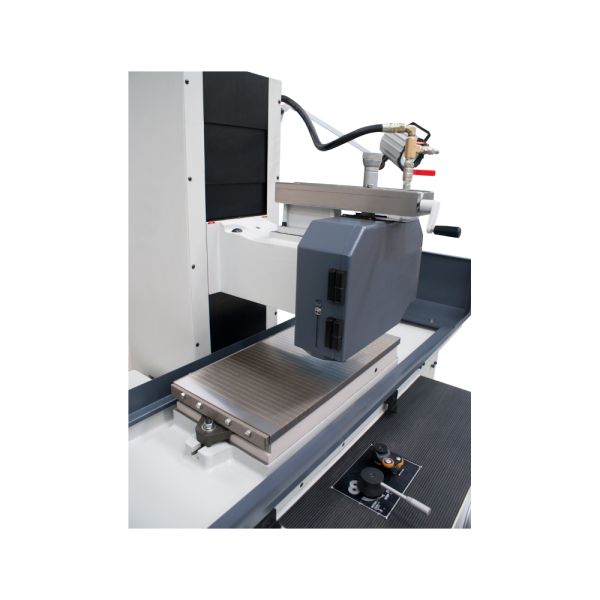

* Plato electromagnético
* Auto-desmagnetizador para plato
* Diamantador de la piedra paralelo
* Sistema de refrigeración con filtro de papel
* Sistema de refrigeración con filtro de papel y
separador magnético
* Brida adicional

Superficie máxima rectificable 300 x 600 mm (12” x 24”)
Superficie de la mesa 300 x 600 mm (12” x 24”)
Peso máximo de la pieza rectificada 215 kg
Peso del plato electromagnético 85 kg
Distancia máx. entre el eje del husillo y la mesa 500 mm (20”)
Velocidad de la mesa 5 - 25 m/min
Tipo de guía de la mesa V & Flat way
Aproximación transversal manual 5 mm/vuelta, 0.02 mm/grad
Aproximación transversal automática 0.5 - 20 mm
Avance rápido transversal 1100 mm/min
Aproximación vertical manual 2 mm/vuelta, 0.01 mm/grad
Aproximación vertical automática (auto down feed) 0.001 - 0.999 mm
Velocidad aprox. de elevación del cabezal 550 mm/min
Piedra (Ø exterior x ancho x Ø interior) Ø355 x 38 x Ø127 mm
Revolución del cabezal porta-piedra 1750 rpm
Motor del husillo de rectificar 3.7 kW (5 HP)
Motor de la bomba del hidráulico 0.75 kW (1 HP)
Motor de avance transversal (AC motor) 0.15 kW (0.2 HP)
Motor de elevación rápida del cabezal (servomotor) 4 Amp
Peso neto de la maquina 1700 kg
Dimensiones de la maquina (largo x ancho x altura) 2630 x 1550 x 1800 mm
Alimentación eléctrica 220 / 60Hz

Internal Reference: PFG-3060DT
Marca:: PERFECT
