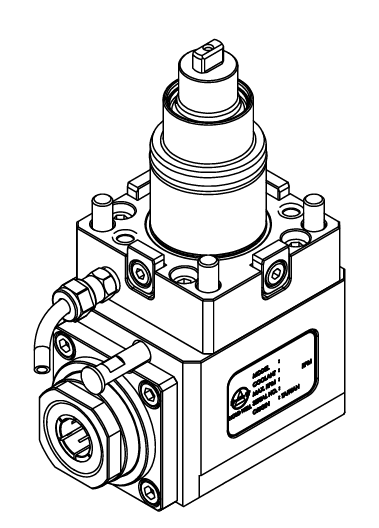

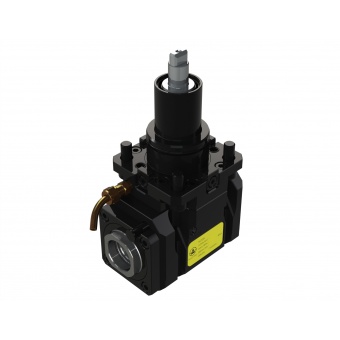

BMT45-1809-ER25 RADIAL DRIVEN TOOL HOLDER 65MM HOLDWELL

🛠️ Ficha Técnica – THM‑V11‑65‑45A (Herramienta Viva Radial BMT45)
Tipo: Portaherramientas vivo radial (eje de salida perpendicular)
Modelo: THM‑V11‑65‑45A
Conexión: BMT45 (DIN 1809), raccord hembra con rosca M8
Portapinza: ER25 (Ø2 – 16 mm)
Relación de transmisión: 1:1
Velocidad máxima: 4 000 rpm
Torque máximo: 32 Nm
Refrigeración: Externa (coolant externo)

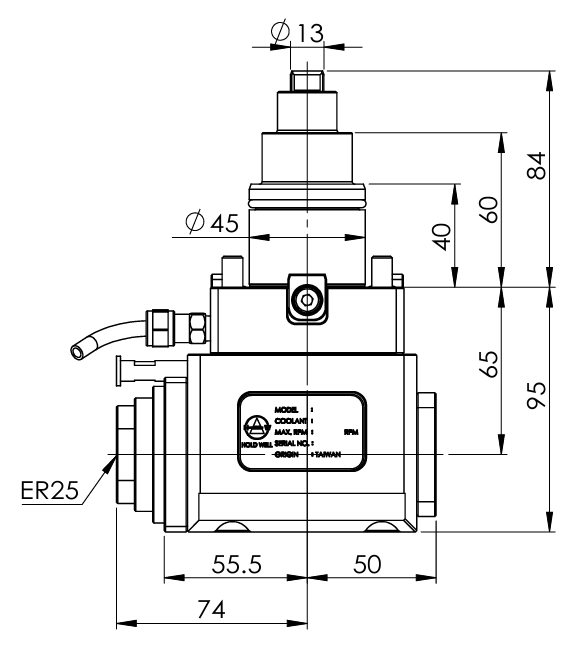

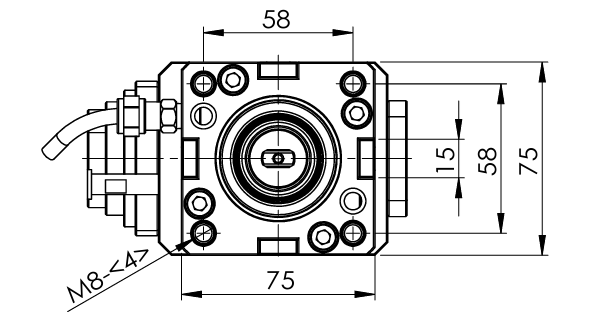

📏 Dimensiones Principales (en mm)
A (diámetro cabeza): 65
B (altura total): 75
C (diámetro cuerpo): 74
D (longitud de cuerpo): 45
E (distancia al centro): 55.5
F (longitud externa): 50
G (longitud total): 95
H (longitud cónica): 43
ER25: 2–16 mm
I (altura de montaje): 58
J (altura hasta soporte): 58
K (rosca): M8 con 8 mm de roscado
L (longitud cara de apoyo): 6
M (hendidura anillo retención): 13
N (peso): aprox. 5.3 kg
O (longitud extendida): 84
P (altura adicional): 75

🔧 Aplicaciones y Uso
Ideal para fresado radial y operaciones de corte en torretas BMT45

Equipado para trabajos de taladrado, fresado lateral y ranurado en tornos que soporten refrigeración externa

Para máquinas como Nakamura, Mori Seiki, Mazak y similares

🛡️ Recomendaciones Técnicas
Emplear portapinzas ER25 balanceadas para operación a 4 000 rpm
Mantener refrigeración externa constante para optimizar vida útil
Limpiar contacto BMT45 y aplicar torque adecuado al fijar
Revisar alineación y montaje antes de iniciar el mecanizado

Internal Reference: THM-V11.65-45A
