C3-TRI-VD30B-R, Unidad de sujeción manual para máquinas Sauter ST, Sauter ST interfase de torreta sin accionamiento - tamaño VD30B, dir. derecho, Coromant Capto (clampeo por segmento) -tamaño C3, COROMANT

Ctd min. de pedido:1
(ADINTMS)dirección de la máquina en acoplamiento adaptador : Sauter ST non-driven turret interface - size VD30B
(ADINTWS)dirección de la pieza en acoplamiento adaptador : Coromant Capto (segment clamping) -size C3
(BAWS)Ángulo cuerpo del lado de la pieza : 90 deg
(CNSC)código de modelo de entrada de refrigerante : 7: decentral over flange and axial
(CP)presión de refrigerante métrico: 80 bar
(CXSC)código de modelo de salida de refrigerante : 1: axial concentric exit

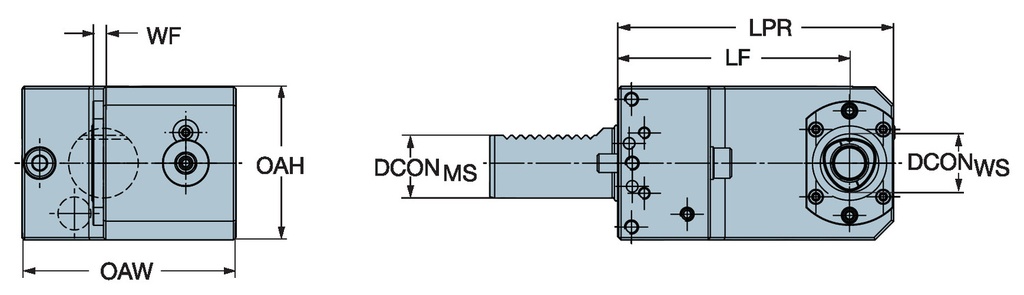

(DCONWS)diámetro de conexión métrico: 32 mm
(DFC)diámetro funcional métrico: 22 mm
(HAND)mano : R
(LF)longitud funcional métrico: 100 mm
(LPR)longitud sobresaliente métrico: 119 mm
(OAH)altura total métrico: 66 mm
(OAW)anchura total métrico: 92 mm
(THFP)propiedad de función de agujero pasante : Yes
(WF)anchura funcional métrico: 5 mm
(WT)peso del elemento métrico: 3.9 kg

Referencia interna: 8094161
