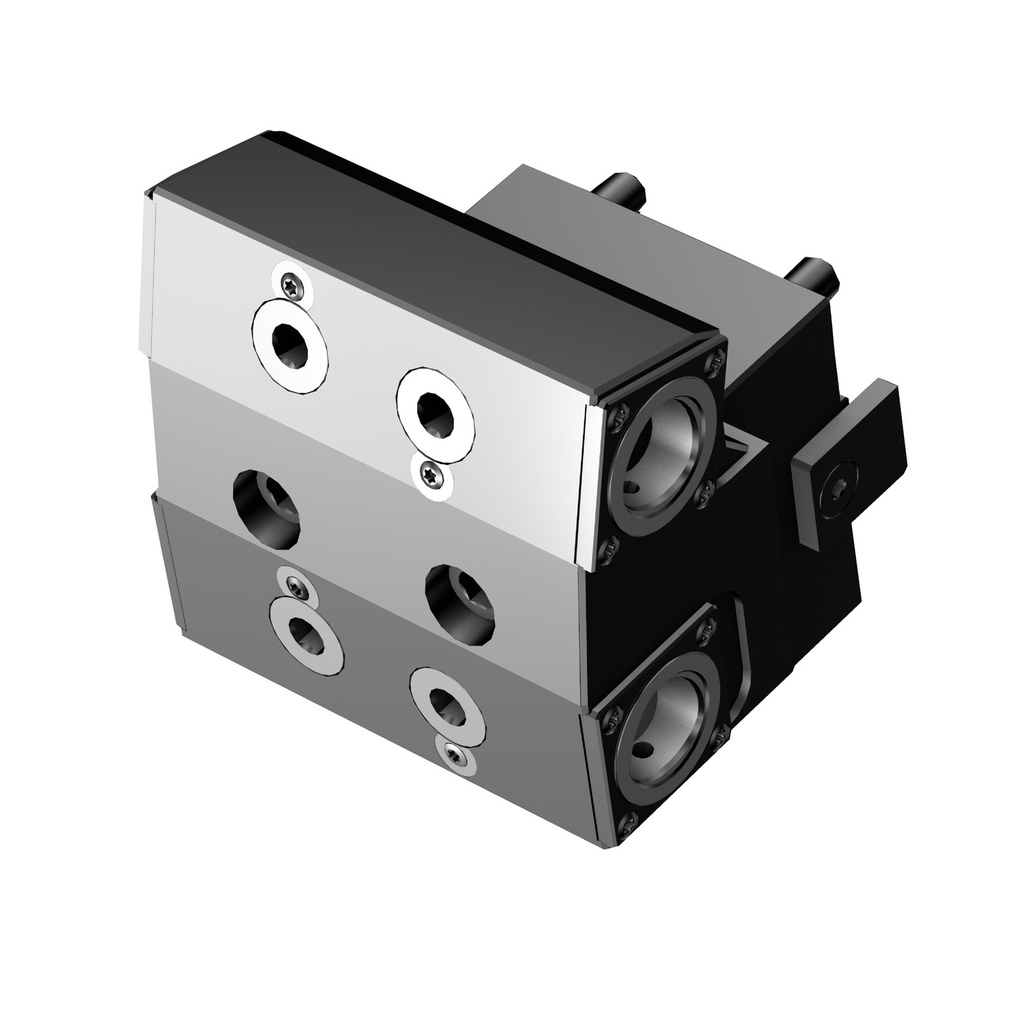

C3-TRI-NA55A-TD, Unidad de sujeción manual para máquinas Nakamura Tome, Nakamura-Tome interfase de torreta sin accionamiento -tamaño NA55A, dir. derecho, Coromant Capto (clampeo por segmento) -tamaño C3, COROMANT

Ctd min. de pedido:1
(ADINTMS)dirección de la máquina en acoplamiento adaptador : Nakamura-Tome non-driven turret interface -size NA55A
(ADINTWS)dirección de la pieza en acoplamiento adaptador : Coromant Capto (segment clamping) -size C3
(BAWS)Ángulo cuerpo del lado de la pieza : 90 deg
(CNSC)código de modelo de entrada de refrigerante : 7: decentral over flange and axial
(CP)presión de refrigerante métrico: 80 bar
(CXSC)código de modelo de salida de refrigerante : 1: axial concentric exit
(DCONWS)diámetro de conexión métrico: 32 mm
(DFC)diámetro funcional métrico: 22 mm
(HAND)mano : R

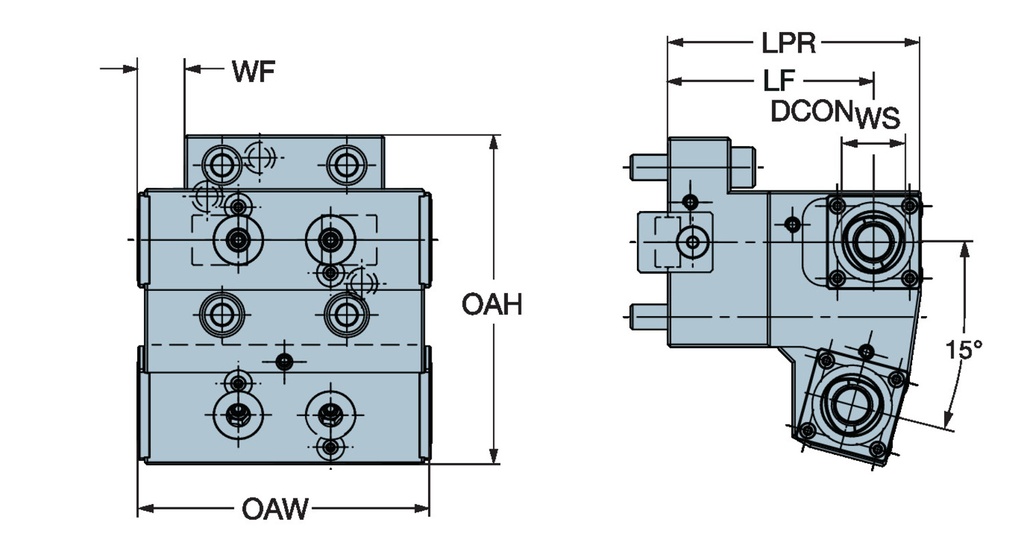

(LF)longitud funcional métrico: 82.5 mm
(LPR)longitud sobresaliente métrico: 101.5 mm
(OAH)altura total métrico: 132 mm
(OAW)anchura total métrico: 118 mm
(THFP)propiedad de función de agujero pasante : Yes
(WF)anchura funcional métrico: 59 mm
(WT)peso del elemento métrico: 6.4 kg

Referencia interna: 8094231
